/ 國產PLC—Haiwell（海為）PLC在殺菌機冷凝水分配利用中的應用

國產PLC—Haiwell（海為）PLC在殺菌機冷凝水分配利用中的應用

2013-12-09 15:44:55 haiwell 693

作者：海為用戶楊工

摘要：本文介紹了采用Haiwell S20M2T在啤酒生產行業中，殺菌機對冷凝水回收利用的控制；通過S20M2T 的I / O完成對各溫區的溫度檢測，并適時的控制電磁閥對回收冷凝水的添加及關閉，作為輔助加熱，從而保持水溫恒定達到工藝要求，這樣既充分利用了回收冷凝水的余熱，又利用了這部分軟化水。本文給出了詳細電路和部分程序.通過一段時間的運行表明，它具有良好的穩定性和可靠性,完全能夠滿足殺菌機對冷凝水回收利用的需要.

關鍵詞： 冷凝水余熱回收利用電磁閥占空比

一、應用簡介

在啤酒飲料生產行業中, 降低生產成本是每個生產廠家都十分關注的，現在包裝線的生產速度越來越高,從20000瓶/小時到36000瓶/小時再到60000瓶/小時，蒸汽的耗量也在不斷的增加。不論是啤酒的釀造還是包裝都會耗用大量的蒸汽，以36000瓶/小時包裝線為例，僅洗瓶機每小時就可產生冷凝水約3噸左右，這樣整個生產過程就會產生大量的冷凝水。冷凝水富含有較高的熱量，而且是硬度極小的軟化水，具有極高的利用價值，對冷凝水的回收利用越來越引起人們的重視。

二、應用說明

1、應用功能描述


2、工藝流程說明：


3、系統需求分析：

在該冷凝水分配利用裝置中，需要對所注入殺菌機水箱中實際水溫進行測定，根據當前水溫和設定溫度控制冷凝水的注入量，配合另一路蒸汽加熱，以確保水箱內的水溫在工藝要求范圍內，同時盡最大程度對蒸汽綜合利用。利用Haiwell S20M2T實現該功能，方法簡單方便，同時成本又低。

三、應用的設計與實現

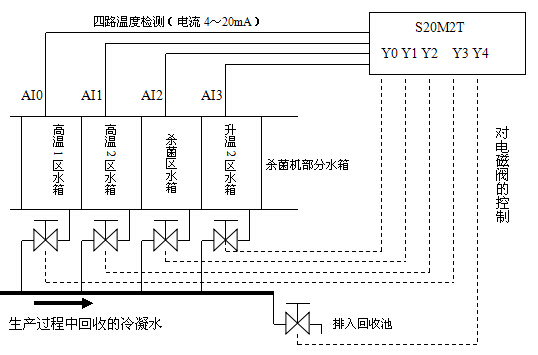

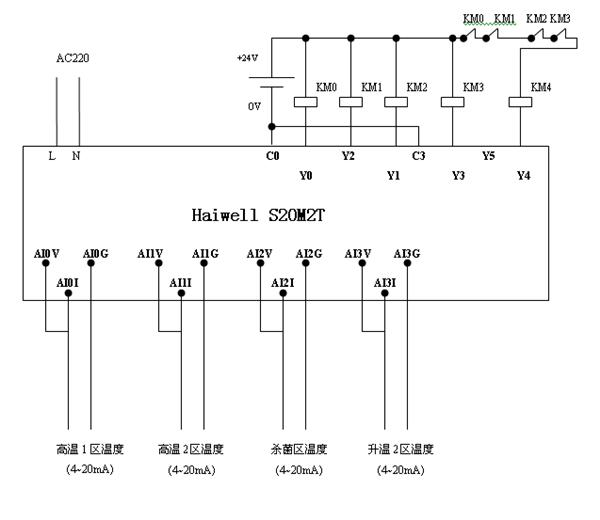

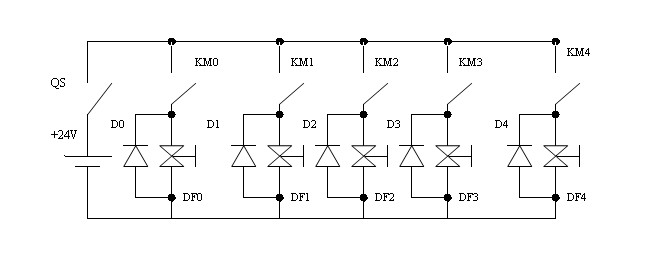

1、電氣控制原理圖及說明

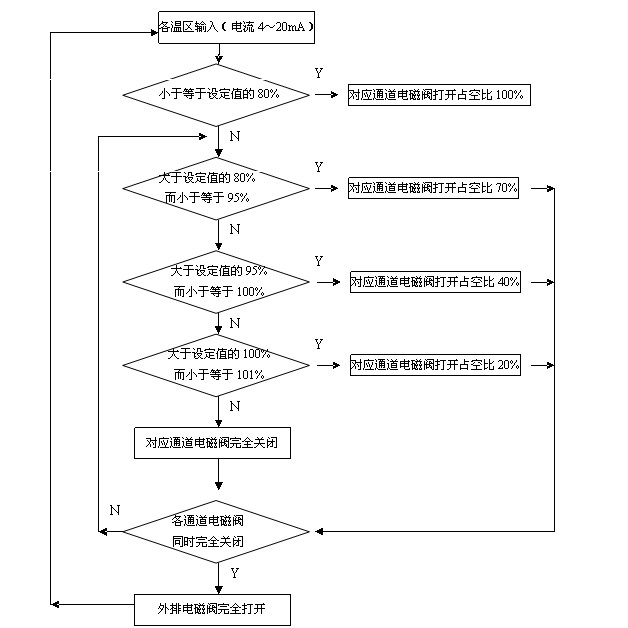

四路溫度檢測信號（4～20毫安）輸入S20M2T模擬量輸入端，在PLC內與預先設置的設定溫度值、設定溫度值的80%、設定溫度值的95%、設定溫度值的101%值進行比較，根據水箱的溫度，調整電磁閥打開的占空比，以此來控制電磁閥的開閉時間，從而控制冷凝水的添加。由于使用的是二位式通斷電磁閥，因而不能使用現有的FTC、GPWM和VC指令，只能用模糊控制經驗算法來實現。

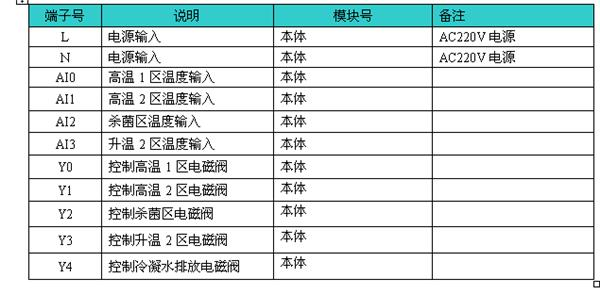

2、I/O分配表

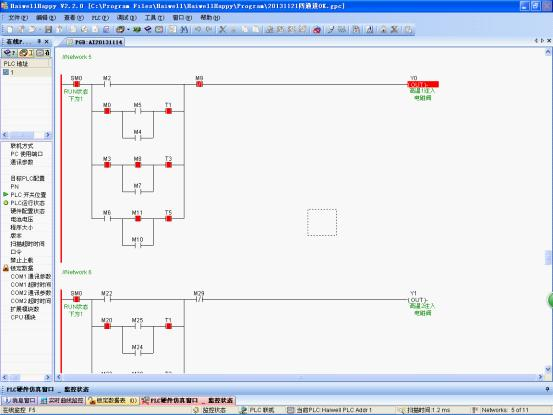

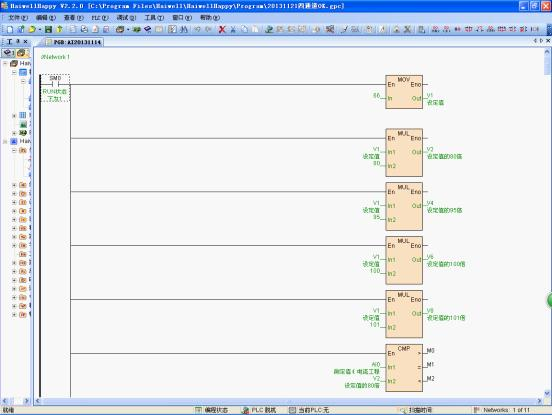

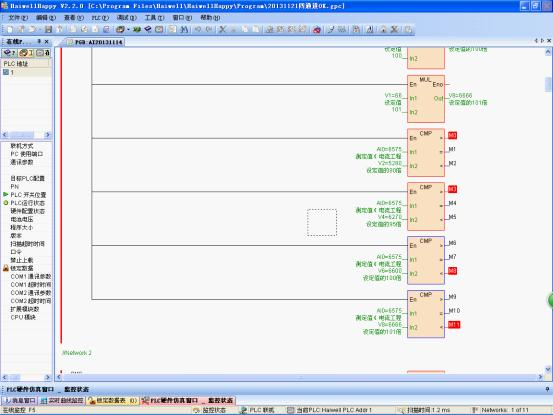

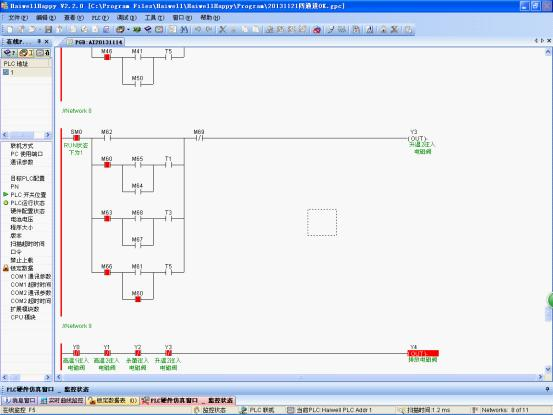

3、控制程序說明（部分程序）

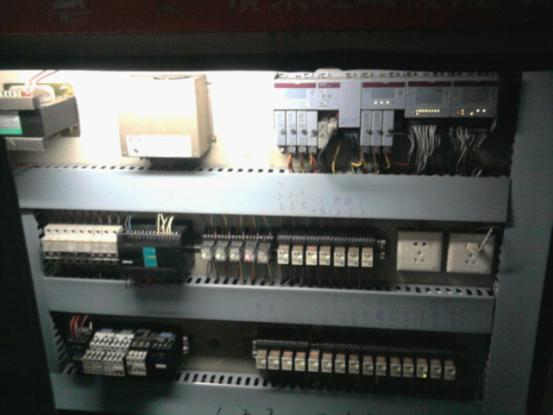

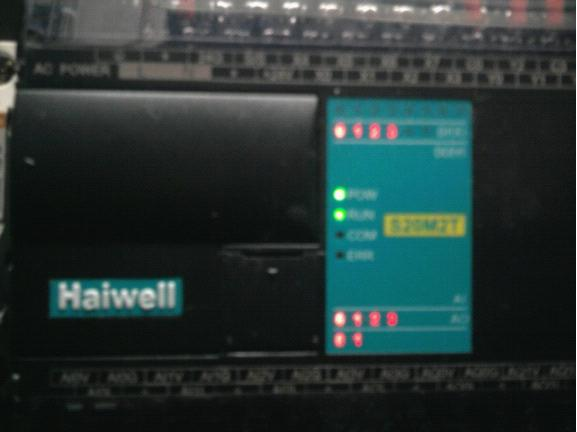

4、應用設備圖片展示





四、應用體會

HaiwellPLC S20M2T在試用過程中感覺很容易上手，上部端子為電源及數字量輸入輸出端，下部為模擬量輸入輸出端，整體設計緊湊。軟件是集成式的設計，幫助功能非常方便，編程過程中只要是雙擊鍵入的指令，該指令的解釋便立即顯示，再點擊幫助，詳細的介紹及舉例一一列出，真是太強大了。仿真功能更是簡單，錯誤提示、實時曲線監控等一目了然。感覺有點遺憾的是LD（梯形圖）和IL（指令表）編程不能轉化，計數器沒有復位功能，再就是編程過程中不能僅選定一行或二行來復制或剪切、粘貼操作，只要是選中必須是一個網絡。

另外有一個小小的建議：編程接口方面如果是增加USB接口和網線接口就更加完美了，手機、MP3、數碼像機等的數據線插上就可以用，不需要另外再添置一條編程線或信號線，與觸摸屏或其他上位機聯接更為方便，外出調試機器不需要再攜帶專門的編程線，有些品牌的PLC編程線需要幾百元、甚至上千元，如果增加USB接口就會降低了該PLC應用及學習的門檻，更有方便于Haiwell PLC的推廣和應用。以上只我個人的一點看法，不一定正確。

該裝置經過一段時間的使用，結果表明性能穩定，動作可靠靈敏，我相信這款高性價比的PLC會很快得到電氣設計及應用人員的青睞的。

衷心的希望我們國人自已的PLC能夠不斷完善，能夠在本土占有半壁江山，我想這不僅僅是我的愿望，也是我們炎黃子孫的期望！

由于能力有限加之時間緊迫，有不妥之處敬請大家批評指正。

[1] 參考文獻內容：《Haiwell PLC E/S 系列主機使用說明書》

[2] 參考文獻內容：《Haiwell PLC選型手冊2013》
